Paineilmatarvikkeet

Paineilmatarvikkeet täydentävät toimivan pneumatiikkajärjestelmän

Pneumatiikkajärjestelmässä huomio kiinnittyy helposti sylintereihin, venttiileihin ja paineilmaputkistoon, mutta myös niitä täydentävillä tarvikkeilla on tärkeä tehtävä. Oikeilla paineilmatarvikkeilla voidaan jakaa paineilmaa usealle käyttökohteelle, valvoa järjestelmän toimintaa, helpottaa komponenttien asennusta ja huoltoa sekä hallita liikkuvien mekanismien pysähtymistä.

Tarvike valitaan aina käyttötarkoituksen ja sen kanssa toimivan komponentin perusteella. Esimerkiksi sylinterikiinnikkeen ja tiivistesarjan yhteensopivuus määräytyy sylinterisarjan mukaan, kun taas jakotukissa olennaisia ovat liitäntöjen määrä ja koko.

Paineilman jakotukilla ilma jaetaan useaan lähtöön

Paineilman jakotukki mahdollistaa yhden paineilmasyötön jakamisen usealle lähtölinjalle. Sen avulla koneen tai työpisteen putkituksesta voidaan rakentaa selkeämpi kuin tekemällä useita peräkkäisiä haaroituksia.

Jakotukkeja voidaan käyttää esimerkiksi:

• useiden pneumaattisten toimintojen syöttämiseen
• työpisteiden paineilman jakeluun
• koneen eri venttiilien tai toimilaitteiden syöttölinjoihin
• paineilmaverkon paikalliseen haaroittamiseen.

Jakotukkia valittaessa tarkista erityisesti syöttöliitännän koko, lähtöjen määrä ja koko sekä järjestelmän tarvitsema ilmavirta. Lakeuden Hydron valikoimassa on esimerkiksi alumiinisia Metal Work -jakotukkeja erilaisilla liitäntäkokoonpanoilla.

Puhalluspistooli puhdistukseen ja paineilmapuhallukseen

Puhalluspistooli on käytännöllinen työväline esimerkiksi kappaleiden puhdistamiseen, lastujen ja pölyn poistamiseen sekä muihin paineilmapuhallusta vaativiin työvaiheisiin.

Puhalluspistoolia valittaessa kannattaa huomioida:

• tarvittava puhallusteho
• suuttimen rakenne
• putken pituus
• ilmankulutus
• liitäntätapa
• työympäristön turvallisuus- ja meluvaatimukset.

Valikoimassa on puhalluspistooleiden lisäksi erilaisia suuttimia ja putkia, joiden avulla pistooli voidaan sovittaa käyttökohteeseen. Paineilmapuhalluksessa tulee aina huomioida myös työympäristön turvallisuus: paineilmasuihkua ei suunnata ihmisiin, ja käyttökohteeseen tulee valita asianmukainen suutin sekä käyttöpaine.

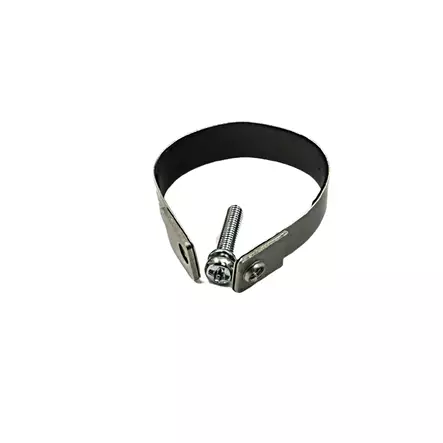

Kytkimet ja tunnistimet kertovat järjestelmän tilasta

Kytkimillä ja tunnistimilla voidaan tuottaa koneen ohjausjärjestelmälle tietoa pneumatiikkajärjestelmän toiminnasta. Käyttökohteesta riippuen voidaan valvoa esimerkiksi painetta, ilmavirtaa tai toimilaitteen tilaa. Anturin tai kytkimen signaalia voidaan hyödyntää automaatiojärjestelmässä esimerkiksi koneen toimintaehtona, hälytyksen muodostamiseen tai prosessin seurantaan.

Tuotetta valittaessa tarkista ainakin:

• mitä suuretta halutaan valvoa
• mittaus- tai toiminta-alue
• paine- tai virtausalue
• liitäntäkoko
• käyttöjännite
• lähtösignaali
• sähköliitäntä
• yhteensopivuus ohjausjärjestelmän kanssa.

Jos tunnistinta käytetään osana sylinterin ohjausta, kannattaa tutustua myös oppaaseen Paineilmasylinterin valinta ja mitoitus.

Paineilmasylinterin kiinnike valitaan sylinterin ja liikkeen mukaan

Paineilmasylintereiden kiinnikkeillä sylinteri liitetään koneen rakenteeseen tai liikkuvaan mekanismiin. Kiinnitystapa vaikuttaa siihen, pystyykö sylinteri seuraamaan mekanismin liikettä oikein. Käyttökohteesta riippuen voidaan tarvita esimerkiksi kiinteää kiinnitystä, haarukkakiinnikettä tai nivelen sallivaa ratkaisua.

Kiinnikettä ei kannata valita pelkän ulkonäön tai männän halkaisijan perusteella. Tarkista sylinterisarja, koko ja valmistajan määrittelemät kiinnitysmitat, jotta kiinnike sopii varmasti käytettävään paineilmasylinteriin. Nivelöidyissä mekanismeissa oikealla kiinnitysratkaisulla voidaan myös vähentää männänvarteen kohdistuvaa tarpeetonta sivuttaiskuormitusta.

Lisää tietoa sylinterin asennuksesta löydät oppaasta Paineilmasylinterin valinta ja mitoitus.

Tiivistesarja auttaa huoltamaan korjauskelpoisen paineilmasylinterin

Paineilmasylinterin tiivistesarja sisältää sylinterin huoltoon tarkoitettuja mallikohtaisia tiivisteitä. Tiivistesarjaa valittaessa yhteensopivuus on ratkaisevaa. Samankokoisissa paineilmasylintereissä voi olla eri sylinterisarjojen ja malliversioiden välillä erilaisia tiivisteitä.

Paras lähtökohta oikean tiivistesarjan tunnistamiseen on:

• sylinterin valmistaja
• tarkka sylinterisarja
• täydellinen mallikoodi
• männän halkaisija
• tarvittaessa sylinterin valmistus- tai malliversio.

Tiivistesarjan vaihtaminen on järkevää silloin, kun sylinterin muut osat ovat edelleen käyttökelpoisia. Jos esimerkiksi männänvarsi, sylinteriputki tai ohjaavat pinnat ovat vaurioituneet tai voimakkaasti kuluneet, pelkkä tiivisteiden vaihtaminen ei välttämättä ratkaise ongelmaa.

Iskunvaimennin hallitsee liikkuvan massan pysähtymistä

Iskunvaimentimia käytetään koneissa vaimentamaan liikkuvien massojen liike-energiaa niiden pysähtyessä.

Iskunvaimennin voi olla tarpeen esimerkiksi silloin, kun koneen liikkuva osa:

• liikkuu suurella nopeudella
• sisältää merkittävän liikkuvan massan
• pysähtyy usein samaan kohtaan
• aiheuttaisi ilman vaimennusta voimakkaan iskun rakenteisiin.

Oikean iskunvaimentimen valinnassa massan lisäksi olennaista on liikenopeus ja vaimennettava energia. Siksi iskunvaimenninta ei kannata valita pelkästään fyysisen koon tai kierteen perusteella.

Paineilmasylinterin oma päätyvaimennus ja ulkoinen iskunvaimennin eivät myöskään ole täysin sama asia. Sylinterin päätyvaimennus hidastaa männän liikettä sylinterin päässä, kun taas ulkoisella iskunvaimentimella voidaan hallita koko mekanismin liike-energiaa käyttökohteen vaatimusten mukaan.

Näin valitset oikean paineilmatarvikkeen

Paineilmatarvikkeissa ei ole yhtä yhteistä mitoitustapaa, vaan valinta aloitetaan aina käyttötarkoituksesta.

Jakotukissa tarkistetaan liitäntäkoot, lähtöjen määrä ja ilmavirta.

Puhalluspistoolissa huomioidaan käyttökohde, suutin, ilmankulutus ja turvallisuus.

Kytkimessä tai tunnistimessa ratkaisevat mitattava suure, toiminta-alue ja sähköinen yhteensopivuus.

Sylinterikiinnikkeessä ja tiivistesarjassa tärkein tieto on käytettävän paineilmasylinterin tarkka sarja ja koko.

Iskunvaimentimen mitoituksessa arvioidaan puolestaan liikkuvan mekanismin massa, nopeus ja liike-energia.

Jos tuotenumero tai yhteensopivuus on epäselvä, Lakeuden Hydrolle kannattaa toimittaa vanhan komponentin täydellinen mallikoodi sekä mahdollisuuksien mukaan kuvat ja käyttökohteen perustiedot.

Lakeuden Hydro auttaa myös vanhojen pneumatiikkakomponenttien tunnistamisessa

Kunnossapidossa oikean varaosan löytäminen ei aina ala uuden tuotteen mitoittamisesta. Usein lähtötilanne on vanha kone, jonka alkuperäisen komponentin mallimerkintä on kulunut, tuotesarja on vaihtunut tai täsmälleen samaa tuotetta ei enää valmisteta.

Lakeuden Hydron pneumatiikan asiantuntijat auttavat vertaamaan tuotteita ja etsimään käyttökohteeseen sopivia vaihtoehtoja. Tunnistamista helpottavat erityisesti valmistajan nimi, tuotenumero, komponentin mitat sekä selkeät kuvat tuotteesta ja sen asennuksesta.

Pneumatiikkajärjestelmää rakentaessasi löydät samasta verkkokaupasta myös paineilmasylinterit, pneumatiikkaventtiilit, pneumatiikkaliittimet, paineilmaputket ja -letkut sekä paineilman huoltolaitteet.
